زیربندی ماشین چیست؟ از صدای تق‌تق تا شناخت قطعه خراب با عکس

وقتی خودرو از روی دست‌انداز عبور می‌کند و صدای تق‌تق می‌دهد، فرمان می‌لرزد یا لاستیک‌ها به‌صورت نامنظم ساییده می‌شوند، یکی از بخش‌هایی که باید بررسی شود زیربندی ماشین است. اما یک نکته مهم وجود دارد: هر صدایی از زیر خودرو الزاماً به معنی خرابی جلوبندی نیست و تعویض قطعه بدون عیب‌یابی دقیق می‌تواند هزینه اضافی ایجاد کند.

زیربندی خودرو مجموعه‌ای از قطعات مکانیکی در بخش‌های زیرین ماشین است که بسته به نوع خودرو و کاربرد اصطلاح، بخش‌هایی از سیستم تعلیق، جلوبندی، فرمان و اتصالات چرخ‌ها را در بر می‌گیرد. این قطعات در پایداری خودرو، کنترل حرکت چرخ‌ها، جذب ضربه‌های جاده و راحتی رانندگی نقش دارند.

در این راهنما از دیجی‌پارت، با اسم قطعات زیربندی ماشین، وظیفه هر قطعه، علائم خرابی، صداهای رایج و نکات مهم خرید قطعات آشنا می‌شوید تا بهتر بدانید هنگام بروز مشکل باید چه چیزی بررسی شود.

زیربندی ماشین چیست و چه وظیفه‌ای دارد؟

زیربندی ماشین اصطلاحی رایج در بازار قطعات و تعمیرگاه‌هاست که معمولاً برای اشاره به بخش‌های مکانیکی زیر خودرو، به‌ویژه قطعات جلوبندی و سیستم تعلیق، استفاده می‌شود. محدوده دقیق این اصطلاح در گفت‌وگوهای روزمره همیشه یکسان نیست؛ بنابراین بهتر است هنگام سفارش قطعه، نام دقیق قطعه و محل نصب آن مشخص باشد.

مهم‌ترین وظایف قطعات زیربندی عبارت‌اند از:

• کمک به حفظ تماس چرخ‌ها با سطح جاده

• کاهش ضربه و لرزش ناشی از دست‌اندازها

• حفظ تعادل خودرو در پیچ‌ها

• کمک به کنترل دقیق جهت حرکت چرخ‌ها

• انتقال و تحمل نیروهای واردشده از جاده به مجموعه شاسی و بدنه

• کمک به جلوگیری از سایش نامتعارف لاستیک‌ها، در صورت سلامت و تنظیم صحیح مجموعه

نکته مهم: زیربندی سالم فقط باعث رانندگی نرم‌تر نمی‌شود؛ سلامت بعضی از قطعات آن مستقیماً با کنترل خودرو و ایمنی رانندگی ارتباط دارد.



قطعات زیربندی ماشین شامل چه چیزهایی است؟

برای شناخت بهتر زیربندی، می‌توان قطعات آن را بر اساس وظیفه به چند گروه تقسیم کرد: قطعات نگهدارنده چرخ، قطعات جذب ضربه، قطعات کنترل حرکت عرضی، اتصالات فرمان و مجموعه توپی و بلبرینگ چرخ.

۱. طبق خودرو؛ قطعه‌ای که چرخ را در موقعیت مناسب نگه می‌دارد

طبق یا بازوی کنترل یکی از قطعات اصلی سیستم تعلیق است. این قطعه ارتباط مکانیکی بین مجموعه چرخ و بخش نگهدارنده آن در شاسی یا رام را برقرار می‌کند و به هدایت حرکت چرخ در محدوده طراحی‌شده کمک می‌کند.

علائم احتمالی خرابی طبق یا اتصالات آن:

• شنیده‌شدن صدای کوبش هنگام عبور از دست‌انداز

• تغییر رفتار خودرو هنگام ترمزگیری یا شتاب‌گیری

• ساییدگی نامنظم لاستیک

• لقی در اتصالات مجموعه تعلیق

البته این علائم اختصاصی طبق نیستند و ممکن است از بوش، سیبک یا قطعات دیگر ناشی شوند.

۲. بوش طبق؛ قطعه‌ای کوچک با تأثیری مهم

بوش طبق معمولاً از ترکیب لاستیک یا مواد الاستومری و بخش‌های فلزی ساخته می‌شود. وظیفه آن کاهش انتقال لرزش و فراهم‌کردن حرکت کنترل‌شده طبق است.

علائم احتمالی خرابی بوش طبق:

• صدای تق‌تق یا کوبش در دست‌اندازها

• شنیده‌شدن صدای ضربه هنگام ترمز یا شروع حرکت

• احساس ناپایداری یا تغییر مسیر خودرو در بعضی شرایط

• ترک‌خوردگی، پارگی یا جداشدن بخش لاستیکی بوش

چطور اشتباه نکنیم؟ شنیدن صدای تق‌تق به‌تنهایی برای تشخیص خرابی بوش طبق کافی نیست. وضعیت سیبک‌ها، اتصالات میل موجگیر، کمک‌فنر و سایر بخش‌ها نیز باید بررسی شود.

۳. سیبک طبق؛ اتصال متحرک میان قطعات تعلیق

سیبک طبق یک اتصال مفصلی است که به قطعات سیستم تعلیق اجازه می‌دهد در محدوده مشخص حرکت زاویه‌ای داشته باشند. سلامت آن برای حفظ موقعیت چرخ و عملکرد صحیح تعلیق اهمیت دارد.

نشانه‌های احتمالی خرابی سیبک عبارت‌اند از:

• صدای ضربه از ناحیه چرخ

• وجود لقی غیرمجاز در مجموعه چرخ یا تعلیق

• تغییر در دقت کنترل خودرو

• آسیب‌دیدگی گردگیر و خروج گریس

خرابی شدید سیبک می‌تواند خطرناک باشد. اگر لقی قابل‌توجه، صدای ضربه شدید یا اختلال در کنترل خودرو مشاهده شد، ادامه رانندگی می‌تواند خطرساز باشد و خودرو باید در شرایط ایمن بررسی شود.

۴. میل موجگیر؛ کمک به کنترل حرکت بدنه در پیچ‌ها

میل موجگیر یا میل تعادل، دو سمت سیستم تعلیق را از طریق یک میله پیچشی به هم مرتبط می‌کند تا حرکت نسبی چرخ‌ها و میزان غلتش بدنه در پیچ‌ها کنترل شود.

خرابی بوش‌های میل موجگیر یا لینک‌های اتصال آن ممکن است باعث ایجاد صدا روی ناهمواری‌ها شود.

علائم احتمالی:

• صدای تق‌تق یا لق‌لق هنگام عبور از دست‌انداز

• احساس صدای اضافی در مسیرهای ناهموار

• فرسودگی یا پارگی بوش‌های لاستیکی

• وجود لقی در اتصالات لینک میل موجگیر

توجه کنید که صدای ناشی از لینک میل موجگیر گاهی با خرابی بوش طبق اشتباه گرفته می‌شود؛ تشخیص قطعی نیازمند بررسی فنی است.

۵. لینک میل موجگیر؛ اتصال کوچک با صدای قابل‌توجه

لینک میل موجگیر قطعه‌ای اتصال‌دهنده است که نیروی بین میل موجگیر و بخش مربوط به تعلیق را منتقل می‌کند. مفصل‌ها و گردگیرهای آن در معرض حرکت و تنش مداوم قرار دارند.

اگر هنگام عبور از دست‌اندازهای کوتاه و پشت‌سرهم صدای ریز تق‌تق شنیده می‌شود، لینک میل موجگیر یکی از قطعاتی است که مکانیک ممکن است بررسی کند؛ اما این صدا به‌تنهایی خرابی آن را اثبات نمی‌کند.

۶. کمک‌فنر؛ کنترل نوسان چرخ و بدنه

کمک‌فنر انرژی نوسانی فنر را کنترل می‌کند تا خودرو پس از عبور از دست‌انداز، بیش از حد بالا و پایین نرود. کمک‌فنر با فنر همکاری می‌کند، اما وظیفه این دو قطعه یکسان نیست.

نشانه‌های احتمالی خرابی کمک‌فنر:

• ادامه نوسان بدنه پس از عبور از ناهمواری

• کاهش پایداری خودرو در شرایط خاص

• مشاهده نشتی روغن از کمک‌فنر

• ساییدگی نامنظم لاستیک در بعضی شرایط

• احساس کوبش یا عملکرد غیرعادی تعلیق

نشتی، به‌تنهایی باید در کنار وضعیت کلی قطعه و دستورالعمل سازنده ارزیابی شود. همچنین صدای کوبش می‌تواند از توپی سر کمک، فنر، بوش‌ها یا اتصالات دیگر باشد.

۷. فنر خودرو؛ تحمل وزن و جذب ناهمواری‌ها

فنر وزن خودرو را تحمل می‌کند و امکان حرکت عمودی چرخ‌ها را در برابر ناهمواری‌ها فراهم می‌سازد. در بسیاری از خودروها از فنر لول استفاده می‌شود، اما طراحی سیستم تعلیق در همه خودروها یکسان نیست.

علائم احتمالی خرابی فنر:

• پایین‌تر بودن غیرعادی یک سمت خودرو

• شکستن بخشی از فنر

• صدای غیرمعمول ناشی از جابه‌جایی یا تماس قطعات

• تغییر ارتفاع خودرو یا رفتار غیرعادی تعلیق

فنر تحت فشار مکانیکی بالایی قرار دارد؛ بازکردن آن بدون ابزار و روش تخصصی خطرناک است.

۸. توپی سر کمک و بلبرینگ سرکمک

در خودروهایی که از مجموعه کمک‌فنر مک‌فرسون استفاده می‌کنند، توپی سر کمک نقش اتصال بالایی کمک به بدنه را دارد. بسته به طراحی خودرو، بلبرینگ سرکمک نیز به چرخش مجموعه هنگام فرمان‌دادن کمک می‌کند.

نشانه‌های احتمالی ایراد در این قسمت:

• صدای تق‌تق یا ضربه از بالای مجموعه کمک

• شنیده‌شدن صدا هنگام چرخاندن فرمان

• حرکت ناصاف یا صدای فنر در زمان فرمان‌دادن

• لرزش یا احساس غیرعادی در فرمان

برای تشخیص درست باید مشخص شود صدا از توپی، بلبرینگ، فنر، کمک‌فنر یا اتصال دیگری می‌آید.

۹. سگدست؛ نگهدارنده مجموعه چرخ و اتصالات مرتبط

سگدست قطعه‌ای سازه‌ای در مجموعه چرخ است که محل اتصال برخی اجزای تعلیق، فرمان و توپی چرخ را فراهم می‌کند. شکل و طراحی آن به نوع خودرو و سیستم تعلیق وابسته است.

سگدست معمولاً قطعه‌ای نیست که صرفاً بر اساس شنیدن صدا تعویض شود. آسیب ناشی از ضربه شدید، تغییر شکل یا مشکلات مشاهده‌شده در بررسی فنی می‌تواند نیاز به ارزیابی تخصصی داشته باشد.

۱۰. توپی چرخ و بلبرینگ چرخ

توپی چرخ محل اتصال و چرخش چرخ را فراهم می‌کند. بلبرینگ چرخ نیز چرخش کم‌اصطکاک مجموعه را ممکن می‌سازد. در برخی خودروها این قطعات به‌صورت یک مجموعه عرضه می‌شوند و در برخی دیگر ساختار متفاوتی دارند.

علائم احتمالی خرابی بلبرینگ چرخ:

• صدای زوزه یا غرش که با سرعت خودرو تغییر می‌کند

• احساس زبری یا لقی غیرمجاز در مجموعه چرخ

• صدای غیرعادی هنگام حرکت که با وضعیت مسیر یا پیچیدن تغییر می‌کند

صدای زوزه همیشه به معنی خرابی بلبرینگ نیست؛ لاستیک‌ها و اجزای انتقال نیرو نیز ممکن است صدایی مشابه ایجاد کنند. تشخیص باید با بررسی فنی انجام شود.

۱۱. رام یا ساب‌فریم؛ تکیه‌گاه بخشی از قطعات زیربندی

رام یا ساب‌فریم، در خودروهایی که این ساختار را دارند، تکیه‌گاه نصب برخی قطعات تعلیق و گاهی اجزای دیگر است. این بخش نیروهای واردشده از مجموعه‌های متصل را به ساختار خودرو منتقل می‌کند.

بررسی رام به‌خصوص پس از تصادف، ضربه شدید به زیر خودرو یا مشاهده تغییرات غیرعادی در هندسه چرخ‌ها اهمیت دارد. هرگونه تغییر شکل یا آسیب سازه‌ای باید توسط فرد متخصص ارزیابی شود.

۱۲. قطعات فرمان؛ از سیبک فرمان تا قرقری فرمان

قطعاتی مانند قرقری فرمان و سیبک فرمان در انتقال حرکت فرمان به چرخ‌ها نقش دارند. به همین دلیل، در گفت‌وگوهای تعمیرگاهی ممکن است بخشی از این مجموعه نیز در بحث جلوبندی یا زیربندی مطرح شود.

نشانه‌های احتمالی ایراد در اتصالات فرمان:

• لقی غیرعادی فرمان

• شنیدن صدای ضربه از جلو خودرو

• تغییر دقت هدایت خودرو

• مشاهده لقی در اتصالات هنگام بررسی تخصصی

هر نوع لقی فرمان باید جدی گرفته شود؛ زیرا تشخیص و رفع آن با ایمنی خودرو ارتباط مستقیم دارد.

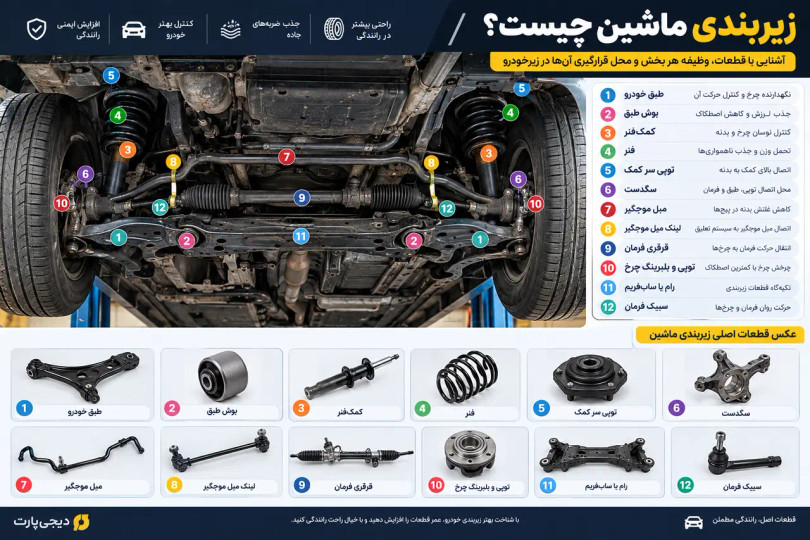

نقشه قطعات زیربندی ماشین با عکس

برای اینکه ارتباط قطعات را بهتر متوجه شوید، تصویر راهنمای زیربندی بهتر است محل تقریبی این مجموعه‌ها را از نمای زیر خودرو نشان دهد:

• طبق و بوش طبق

• سیبک طبق

• کمک‌فنر و فنر

• میل موجگیر و لینک آن

• توپی سر کمک

• سگدست

• توپی و بلبرینگ چرخ

• رام یا ساب‌فریم

• قرقری و سیبک فرمان



تفاوت زیربندی، جلوبندی و سیستم تعلیق چیست؟

این سه اصطلاح به هم نزدیک‌اند، اما همیشه دقیقاً یک معنی ندارند.

اصطلاح	معنی کاربردی	نمونه قطعات
زیربندی	اصطلاحی رایج برای مجموعه‌ای از قطعات زیر خودرو؛ دامنه آن ممکن است متفاوت باشد	قطعات تعلیق، اتصالات چرخ و بخش‌هایی از فرمان
جلوبندی	معمولاً مجموعه قطعات مکانیکی جلوی خودرو، به‌ویژه تعلیق و اتصالات فرمان	طبق، سیبک، بوش، لینک میل موجگیر، اتصالات فرمان
سیستم تعلیق	سامانه‌ای که حرکت چرخ‌ها، جذب ناهمواری‌ها و کنترل نوسان بدنه را مدیریت می‌کند	فنر، کمک‌فنر، طبق، بوش‌ها و اتصالات مرتبط

نکته خرید: اگر فروشنده یا تعمیرکار می‌گوید «قطعه زیربندی لازم داری»، حتماً نام دقیق قطعه، محل نصب و مشخصات خودرو را بپرسید. نام کلی زیربندی برای انتخاب قطعه یدکی کافی نیست.

علائم خرابی زیربندی ماشین؛ از روی صدا چه چیزی را بررسی کنیم؟

صدای خودرو می‌تواند سرنخ اولیه‌ای برای عیب‌یابی باشد، اما نباید تنها معیار تعویض قطعه قرار بگیرد.

نشانه یا صدا	قطعاتی که ممکن است نیاز به بررسی داشته باشند	نکته تشخیصی
تق‌تق روی دست‌انداز	لینک میل موجگیر، بوش‌ها، سیبک‌ها، اتصالات کمک	محل و شرایط ایجاد صدا باید مشخص شود
کوبش هنگام عبور از ناهمواری	کمک‌فنر، توپی سر کمک، بوش طبق، اتصالات تعلیق	صدای کوبش علت‌های مختلفی دارد
زوزه با افزایش سرعت	بلبرینگ چرخ، لاستیک‌ها یا اجزای انتقال نیرو	تغییر صدا با سرعت و پیچیدن مهم است
لرزش فرمان	چرخ و لاستیک، بالانس، اتصالات فرمان و تعلیق	ابتدا باید علت‌های محتمل بررسی شوند
کشیدن خودرو به یک سمت	فشار باد، لاستیک، تنظیم زوایای چرخ و قطعات تعلیق یا فرمان	کشیدن خودرو همیشه ناشی از زیربندی نیست
سایش نامنظم لاستیک	تنظیم زوایای چرخ، قطعات تعلیق و فرمان، فشار باد	الگوی سایش به تشخیص کمک می‌کند
صدای هنگام چرخاندن فرمان	توپی سر کمک، اتصالات فرمان یا قطعات مرتبط	نوع صدا و محل آن باید بررسی شود

وقتی ماشین از روی دست‌انداز صدا می‌دهد، چه کار کنیم؟

اگر از جلوی خودرو صدای تق‌تق می‌شنوید، به‌جای تعویض فوری یک قطعه، این مراحل را دنبال کنید:

۱. مشخص کنید صدا از جلو می‌آید یا عقب.

۲. به شرایط ایجاد صدا توجه کنید: دست‌انداز کوتاه، چاله عمیق، ترمزگیری، شتاب‌گیری یا چرخاندن فرمان.

۳. بررسی ظاهری قطعات، گردگیرها، بوش‌ها و نشتی کمک‌فنر را به تعمیرکار بسپارید.

۴. از مکانیک بخواهید لقی اتصالات را با روش و ابزار مناسب بررسی کند.

۵. پس از تشخیص، نام دقیق قطعه و سازگاری آن با مدل خودرو را پیش از خرید کنترل کنید.

زیر خودرو بدون جک استاندارد و پایه نگهدارنده مناسب نروید. جک به‌تنهایی برای نگه‌داشتن خودرو هنگام بازرسی کافی نیست.

چه زمانی خرابی زیربندی خطرناک است؟

برخی نشانه‌ها نباید به تعویق انداخته شوند:

• لقی محسوس فرمان یا تغییر ناگهانی در کنترل خودرو

• صدای ضربه شدید همراه با تغییر رفتار چرخ

• لقی قابل‌توجه چرخ یا احتمال خرابی جدی بلبرینگ

• شکستگی فنر یا آسیب مشهود قطعات تعلیق

• کشیدن ناگهانی خودرو یا ناپایداری شدید هنگام حرکت

در این شرایط، اگر ادامه حرکت ایمن نیست، خودرو را در محل امن متوقف کنید و از امداد یا حمل خودرو کمک بگیرید. تشخیص شدت خرابی از راه دور ممکن نیست.

هزینه تعمیر زیربندی ماشین چقدر است؟

هزینه تعمیر زیربندی عدد ثابتی ندارد؛ زیرا به نوع خودرو، قطعه معیوب، برند قطعه، اجرت تعمیر و نیاز یا عدم نیاز به تنظیم زوایای چرخ بستگی دارد.

برای برآورد دقیق هزینه، این موارد را مشخص کنید:

• مدل و سال ساخت خودرو

• نام دقیق قطعه معیوب

• تعداد قطعات موردنیاز

• برند و کیفیت قطعه انتخابی

• اجرت باز و بست و هزینه خدمات تکمیلی

• نیاز به میزان فرمان یا تنظیم زوایای چرخ پس از تعمیر

نکته اقتصادی: ارزان‌ترین قطعه لزوماً بهترین انتخاب نیست. کیفیت ساخت، اصالت کالا، تطبیق با خودرو و شرایط ضمانت را در کنار قیمت بررسی کنید.

هنگام خرید قطعات زیربندی هیوندای و کیا به چه نکاتی توجه کنیم؟

در خودروهای هیوندای و کیا، تشابه نام مدل به معنی یکسان‌بودن همه قطعات نیست. تفاوت سال تولید، تیپ، موتور، بازار عرضه و طراحی سیستم تعلیق ممکن است باعث تفاوت در شماره فنی قطعه شود.

پیش از سفارش قطعاتی مانند طبق، بوش طبق، سیبک، کمک‌فنر، لینک میل موجگیر یا بلبرینگ چرخ، این موارد را بررسی کنید:

• مدل دقیق خودرو و سال ساخت

• تیپ و مشخصات فنی خودرو

• شماره فنی یا کد OEM قطعه قبلی، در صورت دسترسی

• سمت نصب قطعه؛ چپ یا راست

• محور نصب؛ جلو یا عقب

• سازگاری قطعه با مشخصات همان خودرو

در دیجی‌پارت، برای کاهش احتمال خرید اشتباه، مشخصات خودرو و شماره شاسی (VIN) را هنگام استعلام اعلام کنید تا امکان تطبیق دقیق‌تر قطعه بررسی شود. شماره شاسی ابزار مهمی برای شناسایی خودرو است، اما انتخاب نهایی باید با اطلاعات فنی و شماره فنی قطعه نیز کنترل شود.

پرسش‌های متداول درباره زیربندی ماشین

زیربندی ماشین دقیقاً شامل چه قطعاتی است؟

بسته به کاربرد اصطلاح، ممکن است بخش‌هایی از سیستم تعلیق، جلوبندی، اتصالات فرمان و مجموعه چرخ‌ها را شامل شود. برای سفارش قطعه باید نام دقیق قطعه مشخص باشد.

از کجا بفهمیم زیربندی ماشین خراب است؟

صدای تق‌تق، کوبش، لرزش فرمان، کشیدن خودرو، سایش نامنظم لاستیک یا لقی چرخ می‌توانند نشانه نیاز به بررسی باشند؛ اما هیچ‌کدام به‌تنهایی قطعه خراب را قطعی مشخص نمی‌کنند.

صدای تق‌تق روی دست‌انداز از چیست؟

از علت‌های احتمالی می‌توان به لینک میل موجگیر، بوش‌ها، سیبک‌ها، اتصالات کمک‌فنر و برخی اتصالات دیگر اشاره کرد. تشخیص درست به بررسی محل و شرایط ایجاد صدا نیاز دارد.

آیا خرابی زیربندی باعث خوردگی لاستیک می‌شود؟

بله، خرابی برخی قطعات تعلیق یا فرمان و تغییر زوایای چرخ می‌تواند در سایش نامنظم لاستیک نقش داشته باشد. فشار باد نامناسب، بالانس و وضعیت خود لاستیک نیز باید بررسی شوند.

آیا جلوبندی همان زیربندی است؟

این دو اصطلاح در گفت‌وگوی روزمره گاهی به‌جای یکدیگر به کار می‌روند، اما محدوده زیربندی ممکن است گسترده‌تر باشد. هنگام تعمیر یا خرید قطعه، نام دقیق قطعه از اصطلاح کلی مهم‌تر است.

هر چند وقت یک‌بار باید زیربندی خودرو بررسی شود؟

فاصله بررسی به توصیه سازنده، شرایط جاده، کارکرد خودرو و نشانه‌های مشاهده‌شده بستگی دارد. پس از ضربه شدید به چرخ یا زیر خودرو و نیز هنگام مشاهده صدا، لقی یا تغییر رفتار خودرو، بررسی تخصصی منطقی است.

برای خرید قطعات جلوبندی هیوندای و کیا چه اطلاعاتی لازم است؟

مدل، سال ساخت، تیپ و در صورت امکان شماره شاسی یا شماره فنی قطعه را ارائه کنید. این اطلاعات احتمال انتخاب قطعه ناسازگار را کاهش می‌دهد.

جمع‌بندی؛ قبل از تعویض قطعه، علت خرابی را پیدا کنید

زیربندی ماشین فقط مجموعه‌ای از قطعات زیر خودرو نیست؛ سلامت این قطعات به راحتی رانندگی، پایداری، کنترل چرخ‌ها و وضعیت لاستیک‌ها کمک می‌کند. صدای تق‌تق، کوبش، لرزش فرمان یا زوزه چرخ می‌تواند سرنخی برای شروع بررسی باشد، اما تشخیص دقیق باید پیش از تعویض قطعه انجام شود.

اگر برای هیوندای یا کیا به قطعات زیربندی، جلوبندی یا سیستم تعلیق نیاز دارید، مشخصات دقیق خودرو و شماره فنی قطعه را بررسی کنید. در دیجی‌پارت می‌توانید برای تطبیق قطعه متناسب با خودرو استعلام بگیرید تا احتمال خرید اشتباه و هزینه اضافی کمتر شود.
